Machine Simulation
実際の工作機械と同じようにシミュレートできるので、NCデータを現場に送る前にエラーや発生する恐れのある問題を解決します。

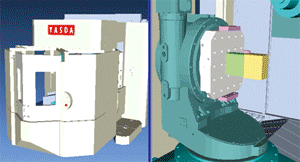

マシンシミュレーションでは、テーブル、ヘッド、タレット、回転盤、スピンドル、ATC、治具、ワーク(材料)、切削工具、およびあらゆる部品間の干渉が検出されます。

Machine



また、各部品間で「干渉を検出する距離」を設定してニアミスをチェックすることもでき、リミットオーバーの検出も可能です。

ベリカットのツールパスレビューのモードでは、一行送りや一行戻しの際の機械の動きさえもシミュレーションできます。

ベリカットは機械シミュレーションソフトとして、最も正確な干渉チェック技術を使用しています。
パスに沿ってポイントをチェックするだけでなく、ベリカットは進行パス全体に沿ってチェックを実行します。

一般的なシミュレーションソフトでは、干渉をチェックする間隔の設定が必要で、 その値を小さくすると動作速度が遅くなり、逆に大きくすると干渉を見逃してしまうので、 実用性がありません。

マシンシミュレーションの用途は?

  • 工作機械のクラッシュと部品間のニアミスを回避する
  • 新しい工作機械の導入後の立ち上げにかかる時間を短縮する
  • プログラマやマシンオペレータがNCデータの動作を把握
  • 加工の効率性を評価して改善
  • 工場の安全性向上
  • より良い段取り指示書の作成
  • 実機を使わずに、プログラマおよびマシンオペレータの
    トレーニング実施できる




マシンシミュレーションでサポートしているもの

  • 多軸フライス加工、穴加工、旋削、複合加工、形彫放電加工
  • ミーリング機能付旋盤、旋削機能付マシニングの複合工作機械
  • 複数の同期化されたNC制御装置を備える工作機械
  • 補助アタッチメント、心押し台、ワークレスト、パーツキャッチャー
    タッチプローブ、パレットチェンジャー 等
  • ワークのピックオフ、サブスピンドルによる
    材料の自動交換シミュレーション
  • 部品形状のIGES/STLモデルをインポートしてバーチャル機械を構築

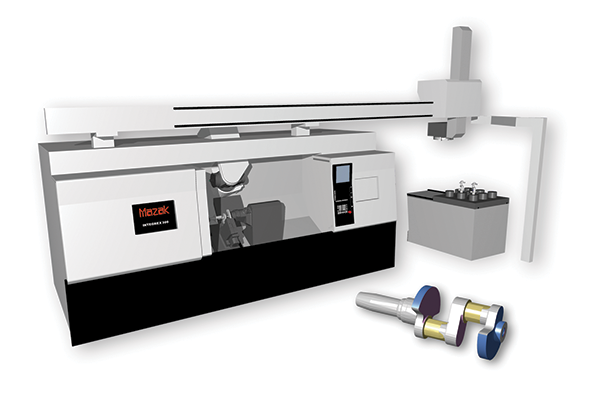

カスタマイズ可能な機械のモデルがいくつか選択できるようになっています。
一からモデルを作り上げることもできます。機械の部品はCADシステムから取り込んで設計でき、またベリカットでも定義できます。

「コンポーネントツリー」の機能により、機械部品の接続や部品の運動特性の管理は、簡単に行えます。



CNCコントローラのエミュレーションとGコードのサポート

ベリカットはCNCコントローラのロジックを正確にエミュレーションするものです。

皆さんの工場にあるさまざまなタイプの工作機械、プログラム、ワーク、機能を反映するように、各コントローラは正確にシミュレーション可能です。

ほとんどのCNCコントローラでは、シミュレーションのための特別なプログラム言語は必要ありません。

マシンシミュレーション

ベリカットに含まれているコントローラは柔軟で簡単に修正でき、ライブラリーは次のようなメーカーで構成されています。

  • Fanuc
  • Okuma
  • Mazatrol
  • Yasnac
  • Siemens
  • Heidenhain
  • Allen-Bradley
  • Bosch
  • NumeriPath
  • Milacron
    (Cincinnati Milacron)
  • Fadal
  • Phillips
  • General Electric

今日のNC工作機械は複雑なNCプログラムを処理します。
ベリカットは、NCシミュレーションやベリフィケーションソフトウェアに関する専門家やNCプログラマーによって設計されました。

このような理解と専門知識があるため、多軸工作機械や複雑なNCコード、先進的なプログラム技術を使う場合には、ベリカットはすばらしいツールとなります。



高度なシミュレーションのためのオプション

新しい加工技術や複雑なコントローラー機能には、より高度なシミュレーション機能が必要です。ベリカットは以下の機能をサポートしています。

  • 治具間でワーク(材料)を自動的に脱着
  • 面板操作(主軸上で切刃をスライド)
  • 複合軸のマルチチャンネル制御/同期テクノロジー
  • 工具軸のIJK命令による多軸動作
  • 非対称の旋削
  • Triceptヘッドのパラレル機構の機械
  • 多軸ウォータージェットの切断加工

またコントローラをカスタマイズすることもできます。

プルダウンリストを使って、Gコードの文字や数字を論理的な「ワード/アドレス」フォーマットで定義し、コントローラ機能をシミュレーションするCGTechのマクロ呼び出しを設定します。

コントローラのロジックは、ブロック内の他のコード、現在の変数の値、機械の状態値といった条件チェックもサポートし、ワード/アドレスの解釈方法の変更もできます。

さまざまな工作機械のシミュレーション動画を工作機械シミュレーション ショールームでご覧いただけます。

CGTechは長年に渡り、ユーザーのニーズを満たすためにVERICUT Machine Configurations (VMC)を作成してきました。ほとんどのCNC工作機械用にVMCを校正することができます。 主要な工作機械メーカーの機械モデルの大半は、パートナーシップを通じてこれらの企業から提供されます。Mazak、Makino、DMG Mori、Chiron、Matsuura、Hermle、Okuma、Starrag、Haas、 および特殊機械やその他CNC工作機械で使用されるベリカットシミュレーション例をご覧ください。
