CAD/CAM & Interface
CAD/CAMインターフェースはベリカットとCAMシステムをしっかりと統合し、正確で効率的なNCプログラムの作成をお手伝いします。

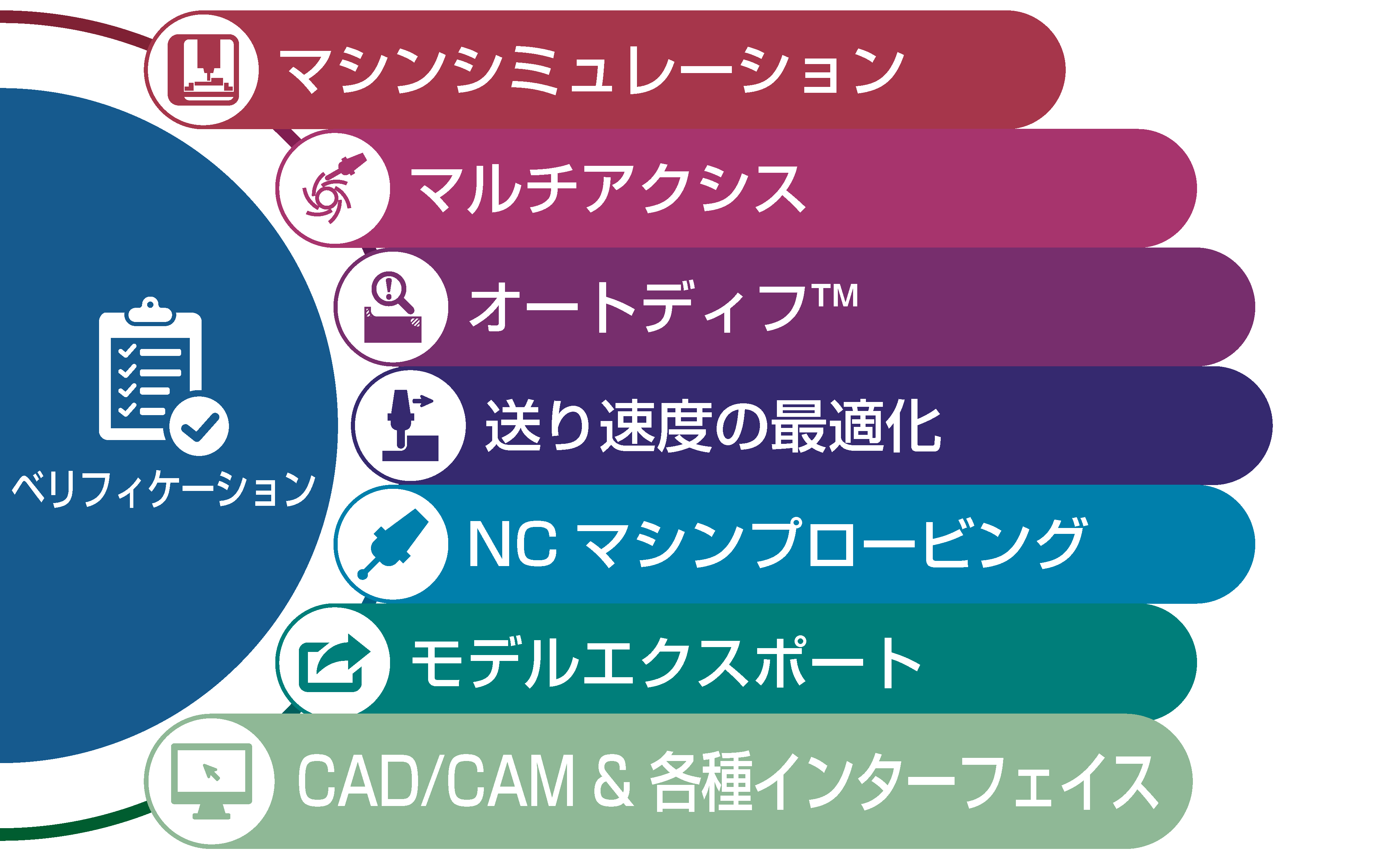

VERICUT 製品構成 CAD/CAMインターフェース


CAMで作成された NCプログラム、工具、マシンとコントローラーの情報、その他のシミュレーションパラメータとともに、全ての材料、治具、設計モデル形状は正しい向きで 自動的にベリカットに渡ります。

シミュレーションパッケージのベリカットで、他のCAMシステムからのCL形式やポスト処理後のNCプログラムを検証して最適化できます。

CGTechが販売しているインターフェース
CATiA SIEMENS NX PTC Creo
Mastercam GibbsCAM surfcam
edgecam ESPRIT

CAMメーカー様がご販売されているインターフェース
hyperMILL CAM-TOOL Space-E/CAM
FFCAM POWERMILL FEATURECAM
TopSolid SolidCAM InventorCAM
worknc CAMWorks CimatronE
NCG CAM


基本的な操作方法を動画でご案内いたします(字幕)

CATiA ESPRIT GibbsCAM
Mastercam SIEMENS NX PTC Creo



Mastercamインターフェース

このインターフェースを使用すると、MasterCAM 内からベリカットを起動することができます。工具、ツールパス、材料の位置などの情報を自動的にベリカットに渡します。ベリカットはミリング、穴あけ、旋盤、ワイヤ放電、ミリング/旋盤の複合加工などを検証し実機でのテストカット無しに正確にエラーを検出します



CATIA V4/V5 インターフェース

個々の操作、一連の操作、NC プログラム全体の操作を検証します。全ての材料、治具、設計形状が、NC プログラム、工具、機械、コントローラのデータ、その他のシミュレーションパラメータと一緒に、自動的に正しい方向でベリカットに送られます。



NX インターフェース

CGTech の NXのインターフェースでは、簡単に NX 内から直接ツールパス検証ができます。NX インターフェースでは、ツールパスファイルが加工操作にリンクされ、希望する操作からツールパス動作を簡単に選択できます。全てのツールパスと工具情報は自動的にベリカットに転送されます。設計、材料、治具のモデルも、正しい方向で、自動的にベリカットに転送されます。



hyperMILL インターフェース

hyperMILLからベリカットを起動します。hyperMILLの工具定義、材料・治具・設計モデルの形状は自動的にベリカットに転送されます。

このインターフェースはOPEN MIND社から提供されます。



PowerMILL インターフェース

PowerMILLからベリカットを起動します。PowerMILLの工具定義、材料・治具・設計モデルの形状は自動的にベリカットに転送されます。

このインターフェースはDelcam社から提供されます。



GibbsCAM インターフェース

このインターフェースは、GibbsCAM のプラグインからベリカットを起動します。GibbsCAMの工具定義、材料・治具・設計モデルの形状は自動的にベリカットに転送されます。



TOP Cam インターフェース

Top Camからベリカットを起動します。Top Camの工具定義、材料・治具・設計モデルの形状は自動的にベリカットに転送されます。

このインターフェースは株式会社コダマコーポレーションから提供されます。



CAM-TOOL インターフェース

CAM-TOOLとのシームレスな操作環境を提供します。専用アイコンから直接ベリカットを起動、プロファイルで設定したツーリング情報、NCデータ、工具番号を自動的にベリカットへ転送します。特に同時5軸加工においては、工作機械のあらゆる干渉状況をチェックすることが可能となります。

このインターフェースはグラフィックプロダクツ社から提供されます。



Space-Eインターフェース

Space-Eの加工工程設計で製品形状、素材、工具情報、NCデータを定義すると、自動的にベリカットへ転送されパスの確認が行えます。

このインターフェースはSpace-Eに標準搭載されており、NTTデータエンジニアリングシステムズ社から提供されます。
