Model Export

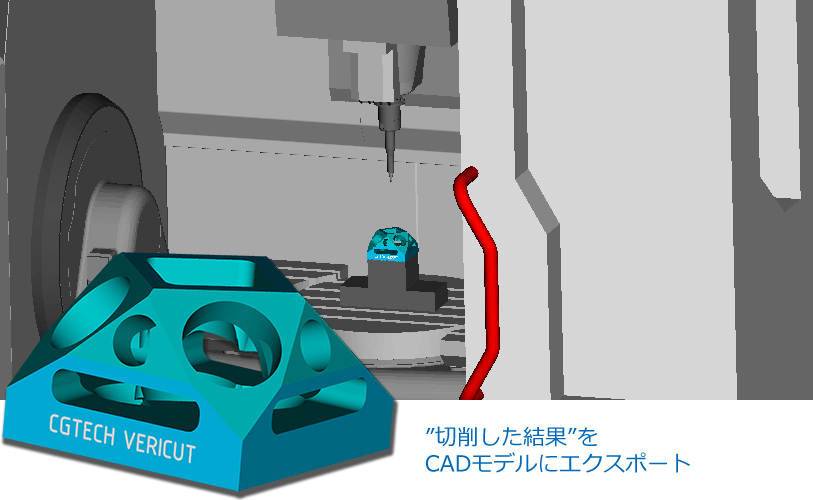

NCプログラムで加工中のどの段階でも、切削形状をCADモデルとして出力できます。

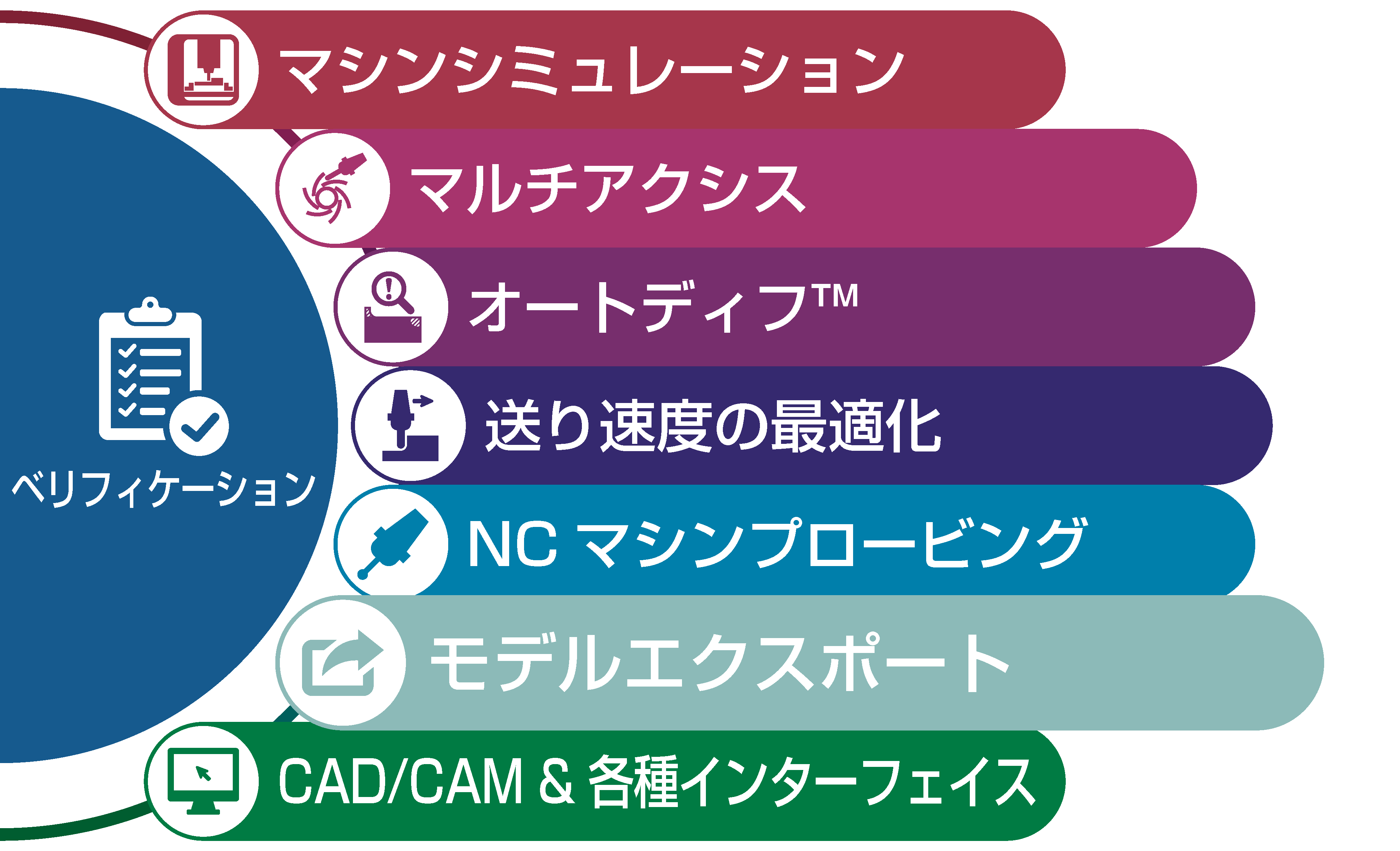

VERICUT 製品構成 モデルエクスポート



Model Export



CGTech 独自のアルゴリズムがファイルのサイズを最小化する一方、穴やフィレット、コーナー半径、ポケットのフロアや壁といった加工部品を保持します。その結果、高い精度を誇る「まるで加工されたような」モデルができます。

各操作において材料を手でモデリングする必要がないばかりか、有形の材料上でスキャナーや表面仕上げソフトを使うこともありません。

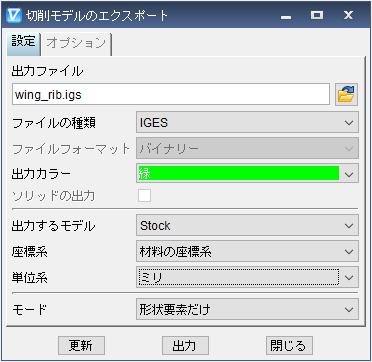

IGESの他に、CATIAV5、CATIAV4やACISのモデルインターフェイスも用意されています。


モデルエクスポートの活用法

  • 古いAPTやNC データプログラムを活用してCADモデルを作成
  • インプロセスモデルを使って、 複数のセットアップや段階的機械 加工の計画を改善
  • 「まるで加工されたような」モデルを CADシステムに戻し、 リバースエンジニアリングに活用
VERICUT モデルエクスポート
