CNCマシンモニタリング
工場内でCNCマシンへのライブ接続を確立する。
VERICUTのCNCマシンモニタリングモジュールはScytec社のDataXchangeソフトウェアと連携し、ユーザーが工場内にあるCNCマシンからリアルタイムでデータを接続し、ストリーミングする能力を提供します。
CNCマシンの隣に立って観察できない時でも、ボタンをクリックするだけで以下のような疑問を解決できます。
- 対象マシンは動作していますか？
- 現在どの部品のNCプログラムまたはサブルーチンが動作していますか？
- 現在どの切削工具が装着されており、どのアクティブなワークオフセットが設定されていますか？
- マシンは100%で動作していますか、それともオーバーライドが調整されていますか？
- もし対象マシンが停止しているなら、その理由は何ですか（緊急停止の場合）？
CNCマシンモニタリングにより、ユーザーは工場内で起こっていることをリアルタイムでモニタリングできます。CNCマシンモニタリングは、稼働中のCNCマシンの軸位置、使用中の切削工具、アクティブな工具やワークオフセット、およびマシンの挙動や性能に関する豊富な情報をVERICUTセッションに連続的に更新します。

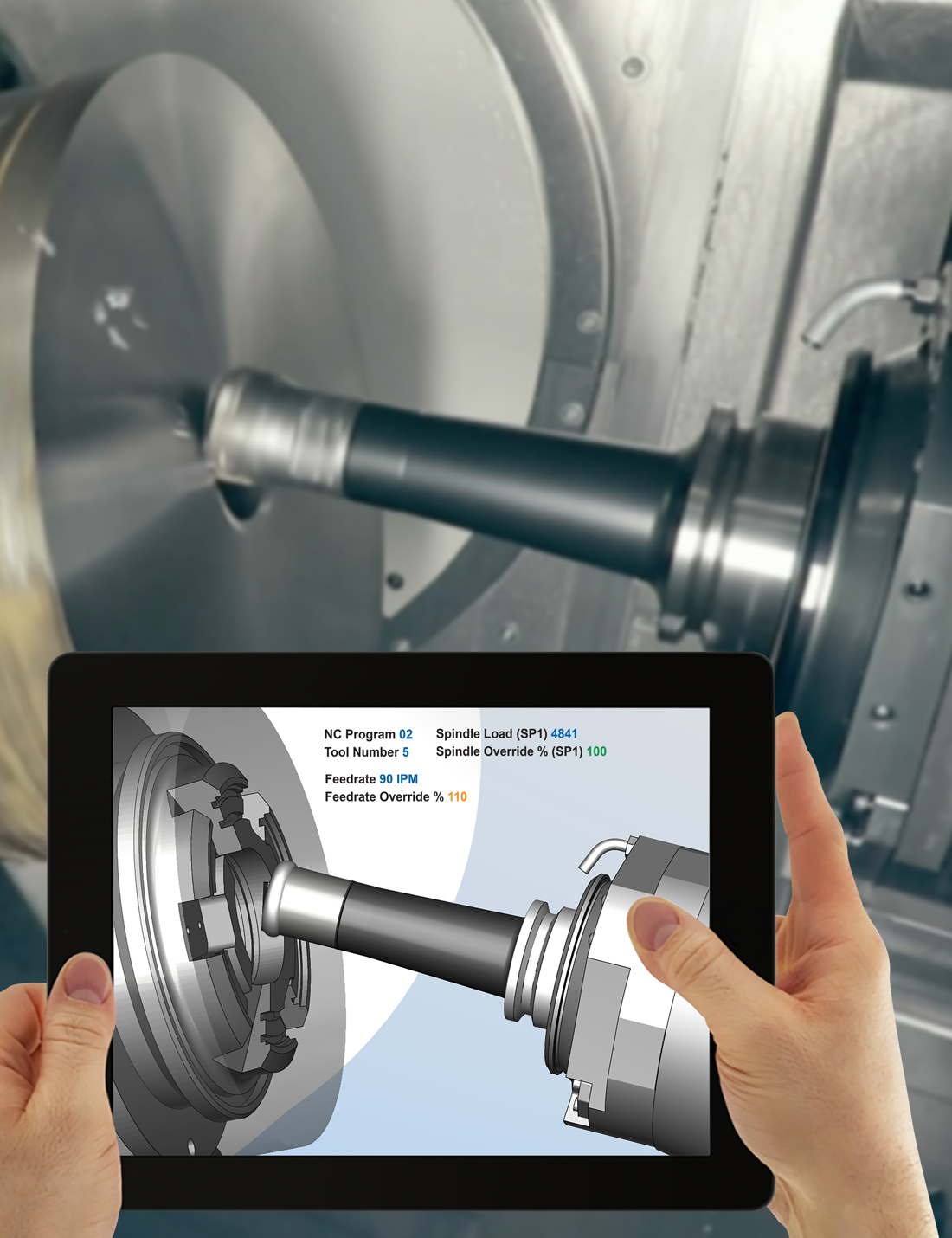

CNCマシンモニタリングを使用して、マシンの筐体、ガード、飛散するチップ、飛び散るクーラントに関係なく、工具が部品上でどこを切削しているかを確認します。
モニタリングされた情報はVERICUTのステータスウィンドウまたはHUD（ヘッドアップディスプレイ）を通じて表示され、以下を含みます。
- NCプログラム
- NCプログラム行番号
- NCプログラム行
- アクティブアラーム
- エラー停止状態
- サイクルステータス
- 実行状態
- コントローラーモード（例：MDI、編集、ジョグなど）
- 送り速度オーバーライド%
- 早送りオーバーライド%
- スピンドルオーバーライド%
- スピンドル負荷
- 工具オフセット
- ワークオフセット
特徴
- 工場内のマシンが何をしているかを確認する。
- どのNCプログラムまたはサブルーチンが実行されているかを確認する。
- アクティブな工具とワークオフセットを確認する。
- マシンの軸位置/動きとスピンドルの動作を確認する。
- スピンドルまたは送り速度のオーバーライドが適用されているかどうかを確認する。
- マシンが動作しているか（またはしていないか）、緊急停止しているかを確認する。
- モニタリングのための識別しやすい色の提供：
- 緑 – マシンが動作中、スピンドル回転数/送り量/早送りがプログラムされた値の100%を使用
- 黄 – スピンドル回転数/送り速度/早送りのオーバーライド%がプログラムされた値より低下（＜100%）
- 橙 – スピンドル回転数/送り速度/早送りのオーバーライド%がプログラムされた値を超えて増加（＞100%）
- 赤 – 緊急停止などの理由でマシンが動作していない、現在のマシン状態および（または）サイクルステータス
